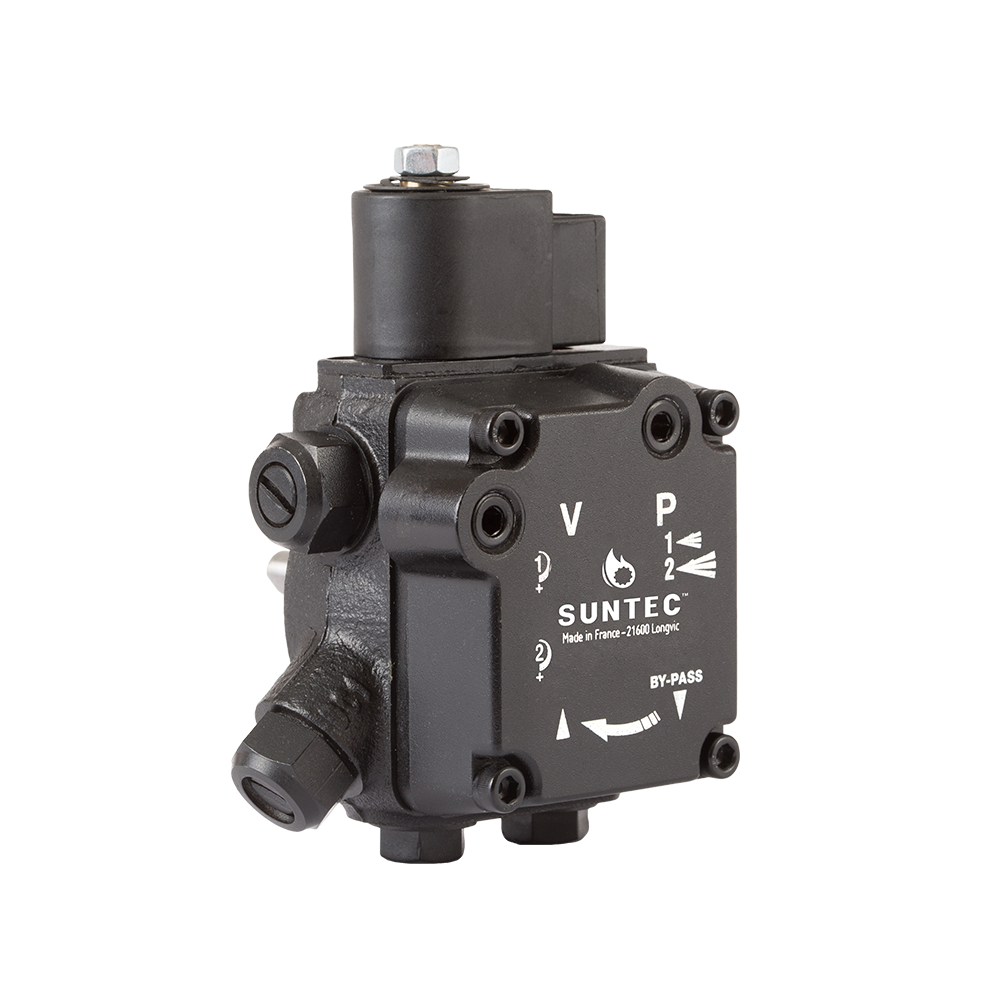

La pompe à engrenage SUNTEC AP2 se caractérise par deux allures de fonctionnement, sans coupure. Le passage basse pression - haute pression est réalisé par une électrovanne intégrée.
Compatibilité :
L’engrenage aspire le fioul du réservoir à travers le filtre de la pompe et le transfère à la ligne gicleur. Le réglage de la pression est assuré par deux régulateurs, un pour chaque allure.
Une électrovanne de dérivation « normalement ouverte » permet le passage basse pression – haute pression.
Lorsque cette électrovanne est hors-tension, le fioul passe par le canal de dérivation, permettant le fonctionnement normal du régulateur basse pression qui fixe alors la pression.
Sous tension, cette électrovanne ferme le passage du fioul par le canal de dérivation; la pression s’équilibre alors des deux côtés du régulateur basse pression, éliminant son action. La pression fournie au gicleur est alors déterminée par le régulateur haute pression.
Dans le cas d’une installation bitube, le bouchon de dérivation doit être placé dans l’orifice de retour afin que le fioul déchargé par les régulateurs de pression retourne au réservoir. Le débit d’aspiration correspond alors à la capacité de l’engrenage. La purge est automatique, elle est assurée par le plat situé sur les pistons des régulateurs. Au 1er démarrage, la purge pourra être accélérée par l’ouverture d’une prise de pression.
Dans le cas d’une installation monotube, le bouchon de dérivation doit être retiré, et l’orifice de retour obturé. Le fioul non utilisé au gicleur est renvoyé directement à l’entrée de l’engrenage, au niveau de l’aspiration, par l’intermédiaire des régulateurs de pression; le débit d’aspiration est alors égal au débit fourni par la pompe au gicleur. La purge s’effectue par l’ouverture d’une prise de pression.
