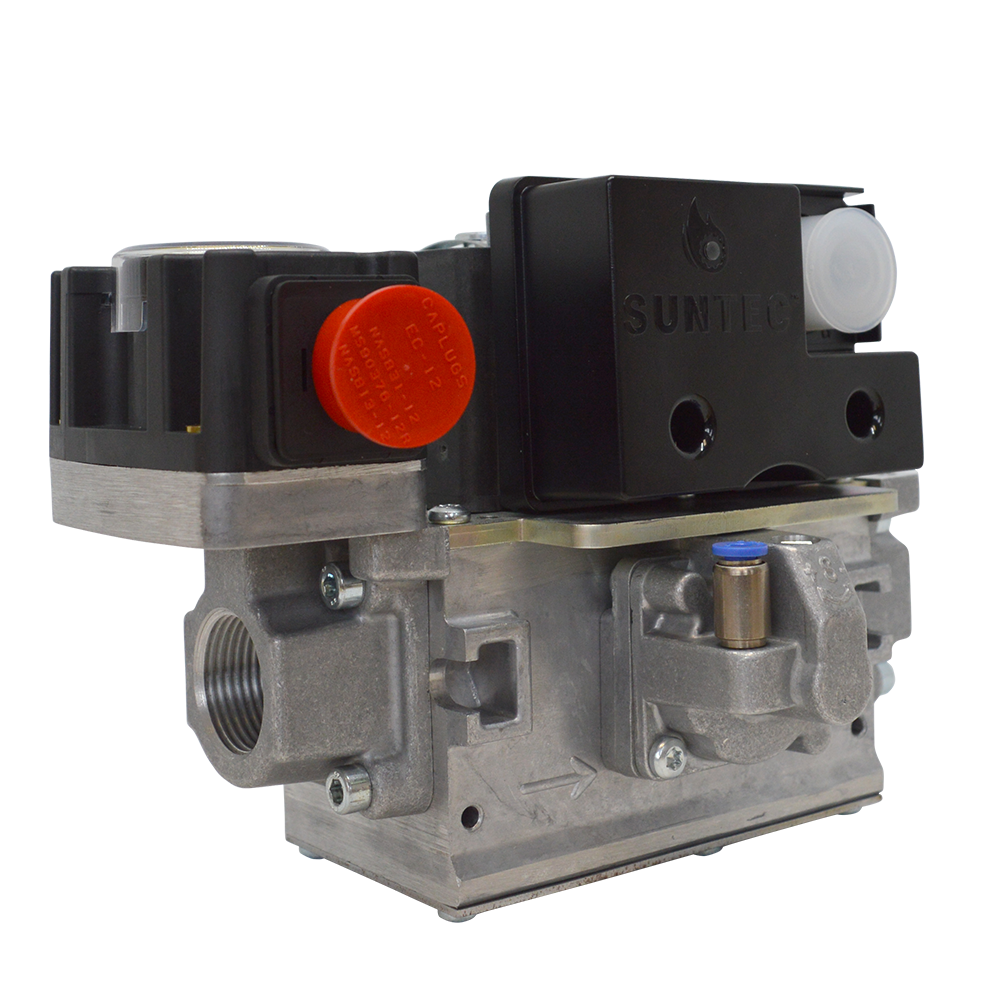

Les blocs multifonctionnels gaz SUNTEC M2C et M3C sont conçus pour s’adapter à tout type de brûleur gaz 1 allure. Composés de 2 électrovannes classe A et d’un régulateur de pression, ils allient sécurité et précision à toute épreuve.
Compatibilité :
Les blocs multifonction M2C / M3C sont disponibles en plusieurs versions afin de s’adapter à chaque besoin, notamment l’option ouverture lente pour une compatibilité avec les exigences de la norme EN 676.
Modèles certifiés CE selon EN 161 / EN 88-1 / EN 126.
Fonctionnement :
Au repos, les 2 électrovannes sont fermées : le gaz est bloqué en amont du bloc gaz. Lors de l’alimentation électrique, les 2 électrovannes s’ouvrent laissant ainsi passer le gaz au travers du bloc gaz. Le régulateur de pression est commandé par un servo-régulateur qui compare en permanence les pressions en entrée et sortie du régulateur afin d’ajuster sa position si nécessaire.
Avantages produit :
- Corps en aluminium haute résistance
- Configuration personnalisable en fonction de vos installations : brides Rp ¾ ou Rp 1/2, prises de pression entrée/sortie, pressostat gaz…
- Régulateur de pression haute précision
- Fermeture rapide en moins de 0,2 secondes lorsque l’alimentation électrique est coupée
- Compatibilité avec tous types de gaz : gaz naturel hydrogéné (1ère famille), gaz naturel (2ème famille), GPL (3ème famille)
- Ouverture lente de la deuxième électrovanne (en option) pour plus de sécurité
- Modèles compactes et interchangeables avec modèles existants du marché
- Large courbe de fonctionnement
Caractéristiques techniques :
| M2C | M3C | |
| Pression de service maximale | 360 mbar | 160 mbar |
| Débit gaz à Δp = 100 mbar | 30 Nm3/h | 45 Nm3/h |
| Plage de température ambiante | -20°C à +60°C | |
| Poids | • M2C**F / M3C**F : 2.3 kg • M2C**S / M3C**S : 2.5 kg | |
| Certification | CE : n°1312CU6361 | |
| Brides entrée/sortie | • DN15 (Rp 1/2 ») • DN20 (Rp 3/4 ») | |
| Pressostat (optionnel) | Livré monté sur la bride d’entrée. Peut être monté sur le côté de la vanne, selon configuration. | |
ELECTROVANNES DE SECURITE | ||
| Classe d’étanchéité | Classe A+A | Classe B+B |
| Temps d’ouverture (EN 161)
| • M2C**F : < 0.5s • M2C**S : 1s < t < 30s | |
| Temps de fermeture (EN 161) | • M2C**F : < 0.2s • M2C**S : < 0.2s | |
| Durée de vie (EN 161) | 200 000 cycles | |
| Alimentation électrique | 230 V AC, 50/60 Hz | |
| Consommation électrique | 34 VA | |
| Indice de protection | IP54 (avec connecteur adapté) selon la norme EN 60529. | |
REGULATEUR DE PRESSION | ||
| Plage de pression régulée | • 4-20 mbar (M2**2*** – M3**2***) • 4-50 mbar (M2**5*** – M3**5***) | |
| Pression de sortie (réglage usine) | 10 mbar | |
